Lysstyring

Lysstyring lar Velpr slå lyset av og på automatisk ut fra bookingene på anlegget — banelys som tenner rett før timen begynner og slukker når den er over, uten at noen må huske på det. Det samme oppsettet gir deg en manuell bryter for testing og arrangementer, og en sesong­styring for utendørs­anlegg som ikke trenger lys om sommeren.

Funksjonen skrus på under Admin → Anlegg → Moduler ved å aktivere Lysstyring. Da dukker Lysstyring opp i admin­menyen.

Slik henger det sammen

Modellen har tre ting: kontroller, sone og utleie-enhet.

Konsept	Hva det er
Kontroller	Den fysiske releenheten som faktisk bryter strømmen til lyset — i praksis en Shelly-enhet. Én kontroller har et antall kanaler.
Sone	Én lyskrets — én kanal på en kontroller — sammen med de utleie-enhetene hvis bookinger skal tenne den. Her bor timingen og overstyringene.
Utleie-enhet	Banen/rommet kunden booker. Det er bookingene på utleie-enheten som driver lyset i sonene den er knyttet til.

Koblingen går fra sone → utleie-enheter: en sone peker på de enhetene som skal tenne den. Sammenhengen er mange-til-mange — én kontaktor lyser ofte opp to baner, og en bane kan trenge både sitt eget banelys og en felles korridor­krets. Regelen er enkel: en sone er på hvis minst én av de tilknyttede utleie-enhetene har en aktiv booking.

Sone ≈ kanal

Én sone styrer nøyaktig én kanal på kontrolleren. Har Shelly-en tre releer, har du tre kanaler (0, 1 og 2) å fordele på soner. Skal flere baner styre samme lyskrets, legg dem i samme sone — to soner på samme kanal gir en feilmelding, fordi begge tennes samtidig.

Hvem gjør hva — maskinvare vs. konfigurasjon

Ansvaret er delt:

• Anleggseier stiller med maskinvaren og monteringen: selve Shelly-en, en elektriker som kobler den til lyskursene, og strøm/nett til enheten.
• Velpr står for konfigurasjonen: hvilke bookinger som styrer hvilke kanaler, når lyset skal tenne og slukke, og selve tidsplanen enheten kjører etter.

Enheten henter tidsplanen sin fra Velpr med jevne mellomrom (rundt hvert minutt) og kjører de neste 48 timene fra eget minne. Velpr ringer aldri ut til enheten. Det betyr at lyset fortsetter å bytte riktig selv om internett, strømmen til serveren eller Velpr skulle falle ut en stund.

Egen installasjonsveiledning

Selve monteringen og oppsettet av Shelly-en er beskrevet i Installere Shelly-kontroller. Under er bare det korte bildet: du limer et ferdig script inn i Shelly-enheten, så begynner den å hente tidsplanen.

Sette opp fra start

1. Skru på Lysstyring under Admin → Anlegg → Moduler, og åpne Lysstyring.

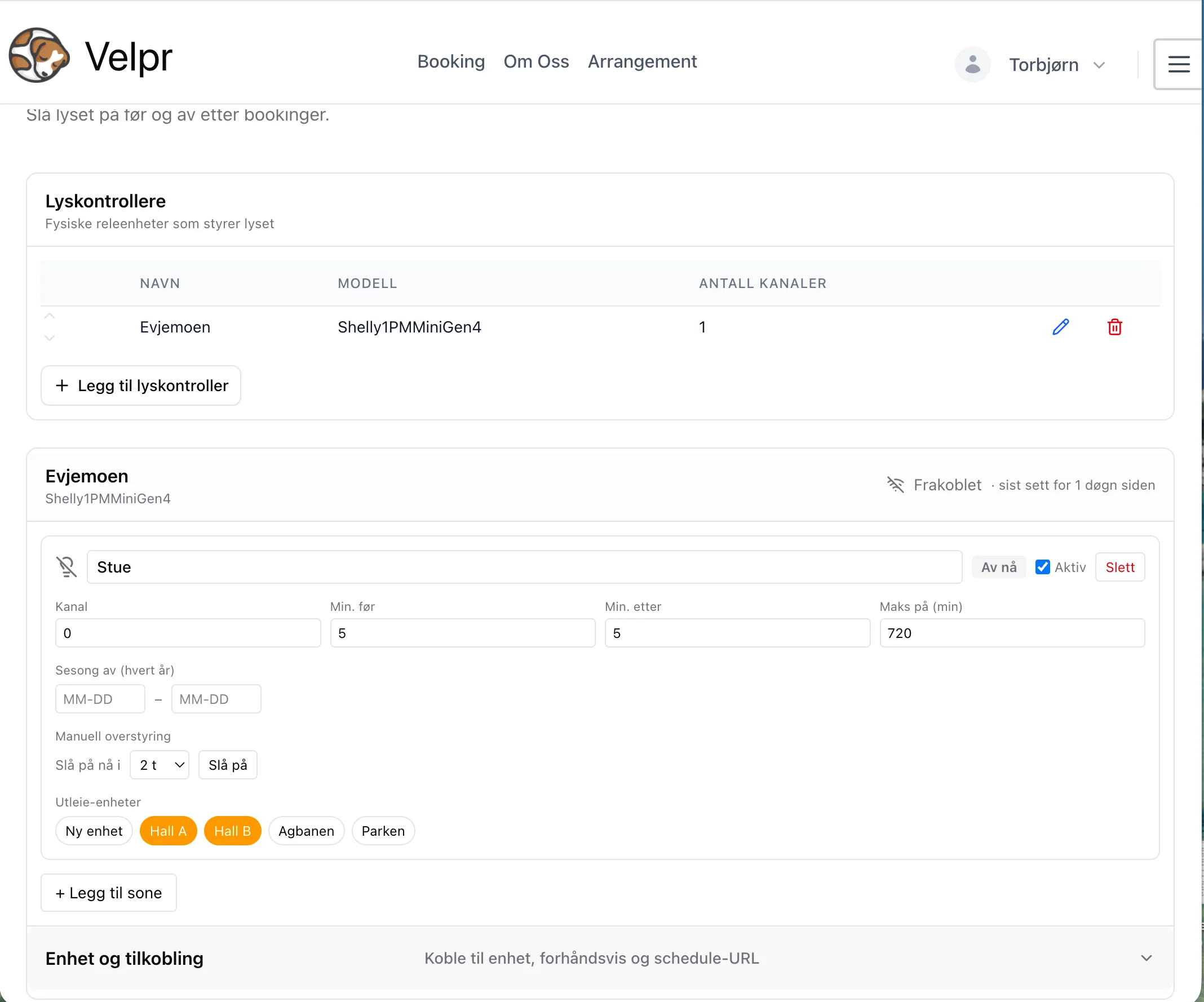

2. Under Lyskontrollere, legg til en kontroller per fysisk Shelly-enhet. Gi den et Navn (f.eks. «Shelly Evjemoen»), og sjekk Modell og Antall kanaler — standard er ShellyPro3 med 3 kanaler. Modellen er bare til informasjon.
3. For hver kontroller får du en egen boks lenger ned. Legg til en sone per lyskrets du vil styre, og fyll inn:
   • Kanal — releindeksen på kontrolleren (0, 1, 2 …)
   • Min. før / Min. etter — hvor mange minutter lyset skal tenne før timen starter og stå på etter at den er slutt
   • Maks på (min) — en sikkerhetsgrense mot at lyset står på altfor lenge ved en datafeil. Forklart under Maks påslagstid.
   • Aktiv — en av-bryter for hele sonen
4. Kryss av hvilke utleie-enheter som skal tenne sonen (knappene nederst i sone­kortet).
5. Lagre nederst på siden.
6. Åpne Enhet og tilkobling på kontrolleren, trykk Lag ny nøkkel / script, og lim inn scriptet i Shelly-en. Se Installere Shelly-kontroller.

Lagre først

Lag ny nøkkel / script og Manuell overstyring er grå så lenge du har ulagrede endringer, og Planlagt lys neste 48 t viser det lagrede oppsettet. Trykk Lagre først.

Tenning før og etter (min. før / min. etter)

Back-to-back-bookinger på samme bane blir slått sammen til ett sammen­hengende lysvindu, så lyset ikke blinker av og på mellom timene. Min. etter på den ene timen og Min. før på den neste teller med her: er gapet mellom to timer mindre enn summen, holdes lyset på tvers over.

Velpr regner ut tidene i anleggets tidssone, slik at lyset bytter på riktig klokkeslett uansett hvor enheten står. Tidene i adminsiden vises i tidssonen til din egen nettleser.

Bare bekreftede bookinger tenner lyset. En time som ligger i en handlekurv eller holder på å bli betalt, tenner det ikke, og heller ikke arrangementer. Faste tider som står som booket, tenner det.

Maks påslagstid

Maks på (min) er en øvre grense for hvor lenge lyset i en sone kan stå sammenhengende på. Tenk på den som en brannsikring, ikke en tidsbryter: den er der for å hindre at en datafeil — en rar booking, eller en som ved et uhell strekker seg over dager — lar lyset stå på nærmest i det uendelige. I normal drift skal den aldri merkes.

Slik virker den: Velpr slår først sammen bookinger som ligger inntil hverandre til ett sammenhengende vindu, og sjekker deretter vinduet mot grensen. Er vinduet lengre enn Maks på, kuttes det ned til grensen — lyset slår seg av etter så mange minutter, selv om bookingen varer lenger. Det kuttes i enden (vinduet deles ikke opp), fordi «av» er den trygge retningen å feile mot.

• Grensen gjelder det sammenslåtte vinduet: mange timer på rad blir én lang periode, og det er totalen som måles — ikke hver enkelt time.
• 0 = ingen grense.
• Standard er 16 timer (960 minutter).
• Manuell overstyring er unntatt — «Slå på nå i 24 t» respekteres fullt ut selv om Maks på er lavere. Grensen gjelder kun booking­styrt lys.

Sett den derfor godt over din lengste realistiske sammenhengende lys-periode — tenk en hel turneringsdag. Settes den for lavt, risikerer du at slutten av en ekte, lang økt svartlegges mens banen fortsatt er i bruk.

Ser du at den slår inn?

Viser Planlagt lys neste 48 t at et vindu «ble kortet ned av maks påslagstid», har grensen truffet en reell booking. Er det en ekte, lang økt, øk Maks på på sonen.

Status og styring

Hvert sonekort viser tilstanden akkurat nå, og hver kontroller viser om enheten er i live.

Nåværende status

• Lyspære-ikonet og merket PÅ nå / Av nå viser om sonen etter planen skal lyse i dette øyeblikket. Dette er den planlagte tilstanden — det Velpr har bedt enheten om — regnet ut fra de samme vinduene enheten selv henter.
• I toppen av hver kontroller står Tilkoblet / Frakoblet og sist sett. Dette bygger på når enheten sist hentet tidsplanen; har den ikke meldt seg på en stund, vises den som frakoblet.

Planlagt, ikke målt

Statusen viser hva Velpr har til hensikt å gjøre, ikke en avlesning av selve releet. Vil du bekrefte at lyset fysisk er på, sjekk lampen eller Shelly-appen.

Manuell overstyring

Under Manuell overstyring kan du tvinge en sone på nå i et valgt antall timer — nyttig for å teste automatikken, eller for å lyse opp hallen en hel dag under et arrangement som ikke ligger i Velpr. Velg antall timer og trykk Slå på. Sonen viser da Manuelt på til et klokkeslett, med en Avbryt-knapp.

• Overstyringen tar effekt med en gang og gjelder til den utløper (enheten fanger den opp ved neste henting, innen rundt et minutt).
• Den kan settes for opptil 24 timer. Trenger du å styre lyset over lengre perioder, bruk sesong­styringen i stedet.
• En manuell på vinner over både sesong­styring og bookinger.

Test-knappen

En kort manuell overstyring er den enkleste måten å sjekke at kablingen stemmer på: slå sonen på i én time, se at riktig lys tenner, og avbryt.

Sesong­styring

Under Sesong av (hvert år) legger du inn et fra- og til-tidspunkt på formen MM-DD (måned-dag). I denne perioden — hvert år — slås booking­styrt lys av for sonen. Typisk bruk er utendørsbaner som ikke trenger lys om sommeren, f.eks. 05-01 til 08-31.

Perioden kan gå over nyttår: 11-01 til 02-28 betyr «av gjennom vinteren». Trykk Fjern for å ta bort sesong­styringen. En manuell overstyring overstyrer fortsatt sesongen, så du kan tenne lyset for et enkelt arrangement midt i «av»-perioden.

Rekkefølge når flere regler gjelder

Når flere ting drar i samme sone, gjelder denne prioriteringen:

1. Deaktivert (Aktiv av) — hardt av, uansett alt annet, også manuell overstyring.
2. Manuelt på — vinner over sesong, bookinger og Maks på.
3. Maks på — kutter booking­styrte vinduer som blir for lange.
4. Sesong av — slår av booking­styrt lys i perioden.
5. Bookinger — den vanlige automatikken.

Forhåndsvisning

Planlagt lys neste 48 t (under Enhet og tilkobling, oppdateres hvert minutt) viser nøyaktig de lysvinduene Velpr ville sendt til enheten for hver sone, med start- og slutt­tidspunkt. Det er den enkleste måten å bekrefte at oppsettet gjør det du tror før noe fysisk lys henger med — og etterpå, at bookinger og overstyringer slår ut slik de skal.

Maks påslagstid kortet ned

Viser forhåndsvisningen at et vindu ble «kortet ned av maks påslagstid», har en enkelt booking (eller en sammenslått rekke) truffet Maks på (min). Er det en reell, lang booking, øk grensen på sonen — ellers svartlegges slutten av en time som faktisk er i bruk.

Hvilke kontrollere støttes

Velpr har mål om å integrere med alle rele­kontrollere som er relevante for lysstyring.

Shelly PRO

Første kontroller produsent som støttes er Shelly fra Gen2 og nyere enheter https://www.shelly.com/. Velpr anbefaler å bruke pro serien (Shelly Pro 1, Shelly Pro 2 eller Shelly Pro 3) som har bedre strømkapasitet og er mer robust. Shelly føres i norge hos bla. Elektroimportøren.
